美國TELEDYNE Princeton Instruments 公司最新研發的Lumazone SOPHIA 2048B 植物活體成像系統，實現了電子制冷 CCD 的超低暗電流，SOPHIA是目前唯一的使 用風冷方式就能達到-90℃制冷溫度的相機。SOPHIA 的超高信噪比，適合長時間曝光的發光成像；同時，其芯片尺寸 30.7mm × 30.7mm，使得單個像素的尺寸達到 15.0μm × 15.0μm，單個像素的感光面積增大，更適合植物活體的極弱光成像。
系統特點：
>> 2048x2048分辨率
>> 風冷/水冷 -90℃
>> 15μm 像素(靈敏度提升 23%)
>> 最快讀出速度 16MHz(3.2fps)
>> 讀出噪聲低，成像質量高
>> 全金屬、密封設計；終身保證真空，操作時無需維護

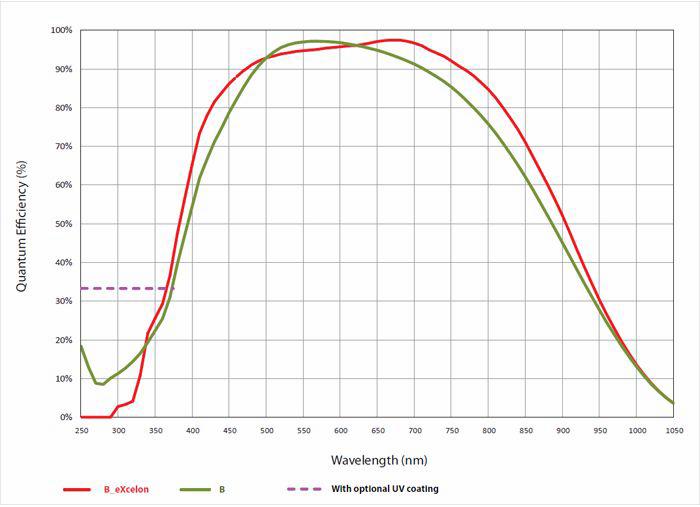

Sophia 2048B CCD 量子效率曲線
系統參數：
|
部件名稱
|
指標
|
參數
|
|
CCD檢測器
|
CCD芯片尺寸
|
30.7mm × 30.7mm
|
|
圖像像素值
|
2048 ×2048
|
|
像素大小
|
15.0μm × 15.0μm
|
|
光電轉化效率
|
90% @(475～760)nm；40% @(350～950)nm，峰值97%
|
|
冷卻方式
|
電子冷卻
|
|
CCD 工作溫度
|
-90℃
|
|
工作溫度均一性
|
±0.05℃
|
|
暗電流
|
0.00025 e-/p/s @ -90℃
|
|
系統的讀數噪聲
|
4.5 e- rms @ 100 kHz
|
|
成像視野范圍
|
8cm×8cm ～ 30cm×30cm
|
|
鏡頭
|
規格
|
光學透鏡，F1.4/50mm
|
|
暗箱
|
尺寸
|
45cm×55cm×80cm(W×D×H)，樣品室尺寸 44cm×47cm×65cm
|
|
CCD 接入方式
|
可以頂置也可以側置，滿足頂部成像、側面成像雙模式
|
|
植物生長日光模擬
系統
|
暗箱頂部配置 4 個 LED 燈面板，窄帶波長分別為 470 nm（藍色）、
660 nm（紅色）、730 nm（近紅外），以及全波長白光。總光強 660
μmol/m2*s，每組 LED 燈獨立控制，可設置不同的曝光時間和強度。
|
|
溫控平臺
|
移動控制
|
電動升降臺，螺距為4.99mm
|
|
工作臺尺寸
|
30 厘米以上寬度的樣品臺，可至少放置 9 塊植物培養板，培養皿
或培養瓶和培養管 18 個
|
|
升溫范圍
|
室溫 ～ 40℃
|
|
控制軟件
|
LightField 軟件
|
控制全套成像硬件；設定拍攝條件、實時成像；軟件除噪，扣除背
景光；測定發光信號強度；圖像測量和分析功能；輸出 TIF 數據等。
|
|
PC 電腦
|
主機
|
戴爾臺式計算機 Precision T3660
|
|
顯示屏
|
27 英寸液晶顯示屏
|

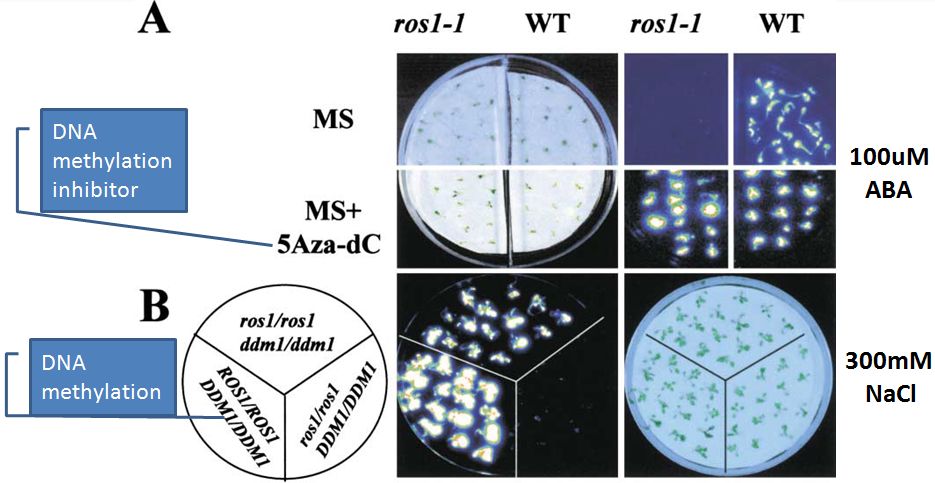

系統應用舉例：
>> Luc 標記生物發光成像；

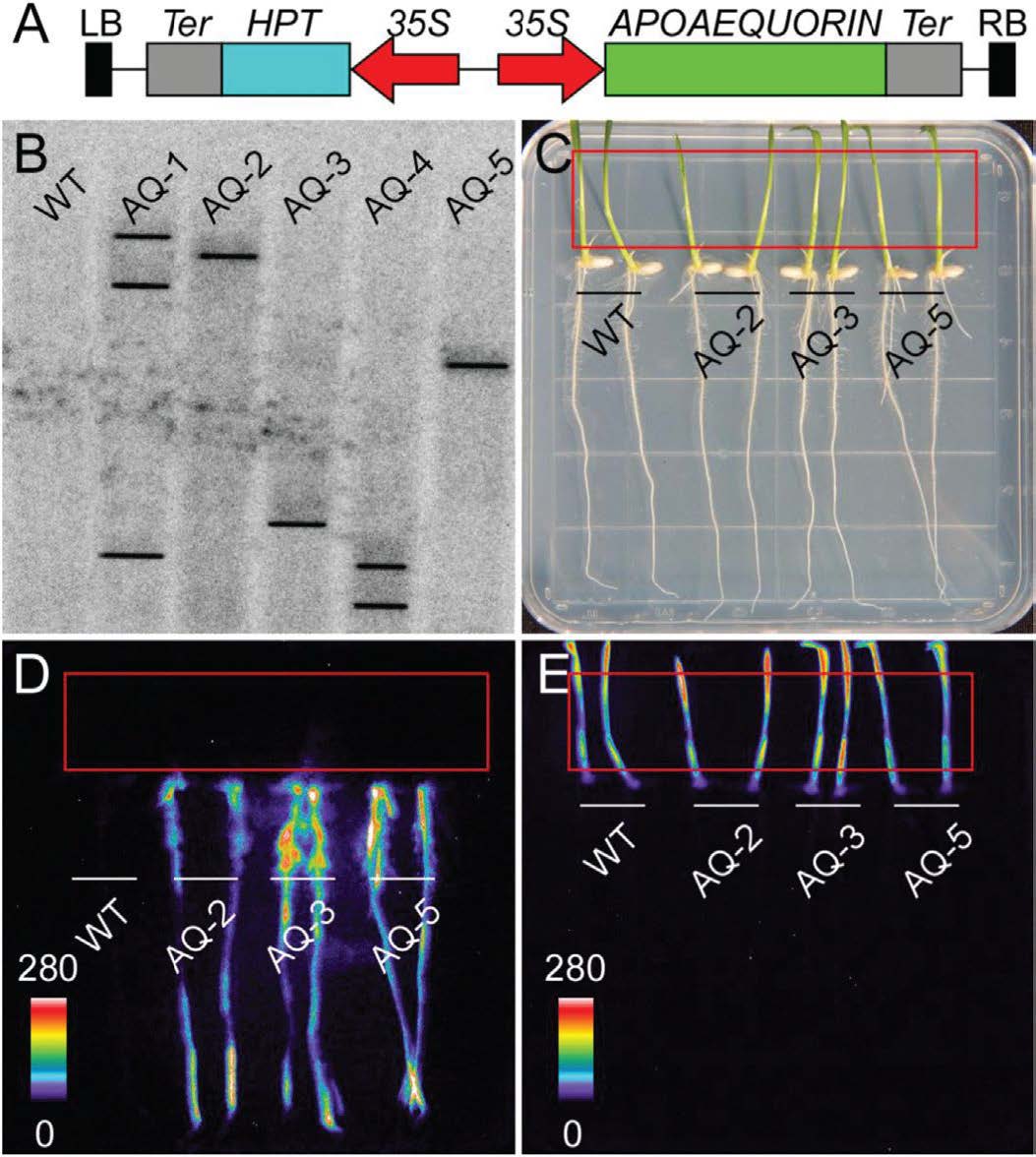

>> Ca2+信號發光成像
